不锈钢板和聚四氟乙烯板等组成。其用钢量少体积小，制造成品相对较低，具有万向转动万向承载等其它类型支座所无法比拟的优点，而且采用抗拉、抗剪的特殊结构力。本产品的问世为降低工程造价、提高工程整体质量和防震减灾能力创造了极为有利的条件，在当今国内外蓬勃发展的大跨度空间结构建筑领域中极具推广应用价值。
以上三种类型的力可作相应组合选取，但情况特殊时另行复核设计。支座设计转角：0.01-0.06rad。活动支座位移量（5～1500）mm，如有特殊需要可另行设计。支座磨擦系数：u=0.03（常温：-25℃～40℃），u=0.05（常温：-60℃～-25℃。

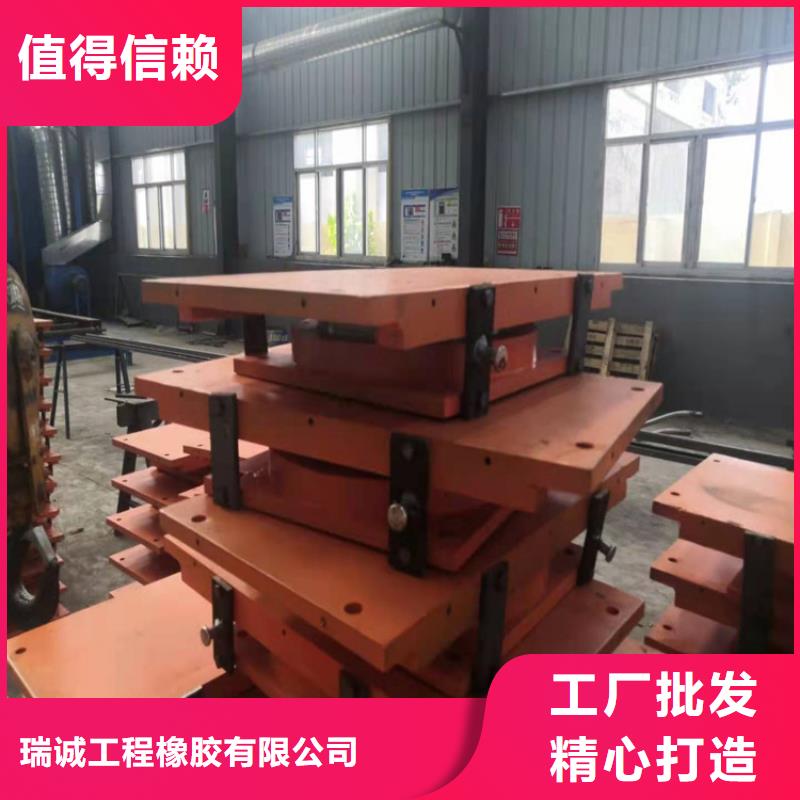

网架钢结构支座在项目使用中应由专业厂家深化设计，提交设计审核后方可施工，严禁现场拼装支座，网架钢结构支座中的抗震减振支座 固定（GD）支座球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
网架钢结构支座中的抗震减振支座 固定（GD）支座的主要技术性能：
1、可承受竖向载荷；
2、具有抗竖向拉竖向地震时上下结构不脱节；
3、具有抗水平力的性能，保证水平地震时结构不脱落；
4、可适应径向、环向的位移要求；
5、可适应任意方向的转角要求；
6、减震支座具有良好的减震性能；
7、支座通过球面传力，不出现力的缩颈现象，作用在上、下结结构的反力比较均匀；
8、支座不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
双向滑动网架钢结构支座是应用在与主体结构相连接的钢结构之中，支座可承受20%支座反力的水平力，当发生地震时，不锈钢板间滑动消能，然后阻尼橡胶产生阻尼耗能，使支座沿连廊纵横方向，均能产生减震消能作用。本产品有消能减震，柔性减震，刚性减震三道设防，可使钢结构在地震，强风等自然灾害的作用下，不会发生破坏和塌落。选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。注意支座的类型，即双向活动型、单向活动型、固定型。减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
网架滑动支座的技术参数
1,网架滑动支座竖向承载力分为300KN,500KN,1000KN,1500KN,2000KN,2500KN,3000KN,4000KN,5000KN,6000KN,7000KN,8000KN,9000KN,10000KN十四个级别；
2,网架滑动支座的抗水平力为竖向承载力的20%；
3,网架滑动支座抗竖向拉力：抗竖向拉力为竖向承载力的30%；
4,网架滑动支座设计转角为0.08rad（可根据用户要求另行设计）
5,网架滑动支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm；
6,网架滑动支座滑动摩擦系数μ≤0.03（-25℃- 60℃）；
7,网架滑动支座转动摩擦系数μ=0.03-0.1
网架滑动支座的安装
1,网架滑动支座的安装方案,连接形式应与结构设计人员具体商定,以保证上,下部结构与支座的可靠连接和功能发挥。
2,下部钢筋砼柱的标号不得低于C40级。
3,柱内配筋应参考本支座设计时的分析结果,即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度）,增大水平箍筋截面的配置,其增 加量依承载力分析结果确定。
4,双向滑动球形支座根据设计需要在上支座板与滑板之间设置偏值。
5,支座和预埋钢板的连接若采用焊接时,要采取降温措施,或对边断续焊的方法,防止支座钢件过热而损坏聚四氟乙烯板,橡胶密封圈和5201硅脂。
6,安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。
7,网架滑动支座中心线应与主梁中心线及下部结构安装线重合。
8,支座安装就位后,底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后,应立即拆除临时连接件。
9,支座安装时必须将上支座板与下支座板的连接件安装好,待支座安装就位完成后拆除,并立即安装上防尘罩（防尘罩为橡胶板,同现场施工单位负责安装）。
